曲柄型超長爪行程大貫通孔徑二爪夾頭

詳情介紹

產品特點：
1、特點為曲柄形二爪超大貫通孔徑，超長爪行程。
2、摺動面均經過硬化及精密研磨，并直接潤滑。
3、安裝連接方式與中空卡盤一樣，并且可與之互容互換，不必更改拉桿。
4、具有高剛性結構及高夾持精度的特性。

規格型號：

注：紅色數據為2LA型的寸法.
型號\規格 楔心行程
mm		 爪行程
(直徑)mm		 夾持直徑mm 油壓缸推力
kgf		 最大夾持力
kgf		 最高回轉數
r.p.m		 GD²
kg.m²		 重量kg 適用油缸/
最大使用壓力
最大 最小
2L-06 A5 15 24 168 10 1600 1760 3800 0.16 12.6 14.4 TH-646/20
2L-08 A5 20 32 210 10 2330 2750 3000 0.66 22 24.9 TH-852/19
2L-08 A6 20 32 210 10 2330 2750 3000 0.66 22 23.1 TH-852/19
2L-10 A6 25 37.5 254 18 3240 3800 2700 1.2 37 44 TH-1075/20
2L-10 A8 25 37.5 254 18 3240 3800 2700 1.2 37 42.5 TH-1075/20
2L-12 A8 30 45 304 30 4400 5100 2100 3.0 60 65.5 TH-1291/21
2L-15 A8 35 52 381 50 5730 6180 1600 3.0 133 147 TH-1075/19
2L-15 A11 35 52 381 50 5730 6180 1600 3.0 133 140 TH-1291/19

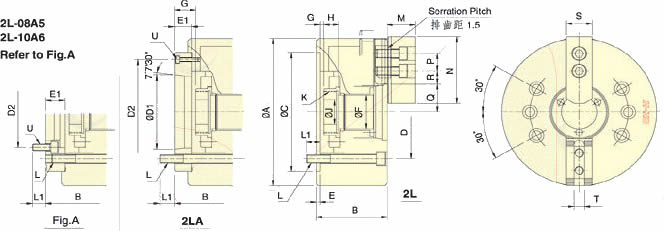

外形尺寸：
注：紅色數據為2LA型的寸法.
規格l型號 A B B C(H6) D D1 D2 E E1 F G max. G min. H J
2L-06 A5 168 84 97 140 104.8 82.56 116 5 18 42 6.5 24.5 -8.5 9.5 19 20
2L-08 A5 210 96 118 170 133.4 82.56 104.8 5 27 48 7 34 -13 14 20 30
2L-08 A6 210 96 114 170 133.4 106.38 150 5 23 48 7 30 -13 10 20 30
2L-10 A6 254 110 130 220 171.5 106.38 133.4 5 25 70 8 33 -17 8 25 45
2L-10 A8 254 110 123 220 171.5 139.72 190 5 18 70 8 26 -17 1 25 45
2L-12 A8 304 127 140 220 171.5 139.72 190 5 18 91 15 33 -15 3 28 50
2L-15A8 381 150 177 300 235 139.72 171.4 6 33 120 15 45.5 -22.5 10.5 39 60
2L-15 A11 381 150 166 300 235 196.87 260 6 22 120 12.5 34.5 -22.5 -0.5 39 60
注：紅色數據為2LA型的寸法.
寸法型號 K max. L L1 M N P Q max. Q min. R max. R min. S T U
2L-06 A5 M55×2 6∼M10 18 15 37 73 20 42.5 30.5 23.5 12 28 12 3∼M6
2L-08 A5 M60×2 6∼M12 18 17 38 95 25 51.7 35.7 28 14.75 35 14 6∼M10
2L-08 A6 M60×2 6∼M12 18 20 38 95 25 51.7 35.7 28 14.75 35 14 3∼M6
2L-10 A6 M85×2 6∼M16 22 18.5 43 110 30 67 48.25 33 10.5 40 16 6∼M12
2L-10 A8 M85×2 6∼M16 22 24 43 110 30 67 48.25 33 10.5 40 16 3∼M8
2L-12 A8 M100×2 6∼M16 22 24 51 130 30 77 54.5 48.5 19.5 50 21 3∼M8
2L-15 A8 M130×2 6∼M20 33 31 63 130 43 94.5 68.5 52 23.75 62 25.5 6∼M16
2L-15 A11 M130×2 6∼M20 33 30 63 165 43 94.5 68.5 52 23.75 62 25.5 3∼M10

產品型號
