QABP變頻電機

QABP變頻調速三相異步電動機是通過變頻器進行調頻調速的電動機。 電機采用鼠籠型結構，單獨裝有專用軸流風機，保證電機在不同轉速下均有較好的冷卻效果。電機經過針對大范圍無級調速特殊設計和專門工藝制造，可廣泛應用于輕工、紡織、化工、冶金、機床等需要調速動力裝置的行業。電機底腳安裝尺寸和中心高等指標與M2QA系列電機一致。本系列電機功率從0.25KW- 315KW，機座中心高從71mm-355mm。

1.電機符合下列標準
國際電工委員會IEC34、IEC72
澳大利亞標準AS1359-2
英國標準BS4999-5000
德國標準DIN42673
符合歐共體 “CE”標記要求
電機符合GB755（idt IEC 60034-1)、GB10069(neq IEC 60034-9)、Q/JBQS28
2.型號說明
QABP 80 M 4 A
QABP--型號標記（變頻調速電機） 80--機座號（以轉軸中心高mm表示）
M--機座長度代號（S-短機座，M-中機座，L-長機座）
4--極數 A--鐵芯長度（A-短鐵芯，B-長鐵芯）
3.使用條件
·海拔不超過1000M
·環溫在-15℃-+40℃
·相對濕度≤90%
4.電機主要技術性能
工作方式：S1
絕緣等級：F級
電機冷卻方式：IC416
電壓：三相380伏（50赫茲或60赫茲）
防護等級：電機 IP55 軸流風機 IP55
軸承：日本NSK軸承或瑞典SKF軸承
*變頻調速范圍：5-100赫茲無級調速。50赫茲（60赫茲）以下為恒轉矩調速；50赫茲（60赫茲）以上為恒功率調速。
*能通過變頻裝置的電壓提升，保證電機在5赫茲時輸出額定轉矩而不致使電機因發熱而燒毀。
*低轉速時轉矩平滑，無爬行現象。
*電機能承受額定轉矩的160%過載，歷時1分鐘。

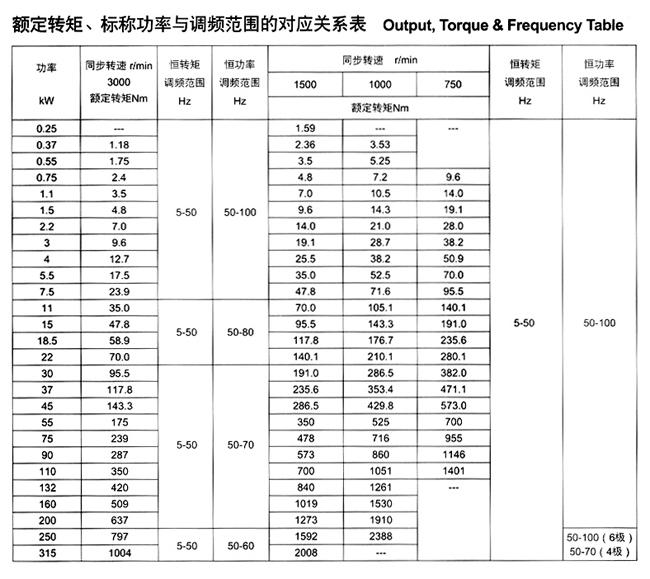

5.額定轉矩、標稱功率與調頻范圍的對應關系表

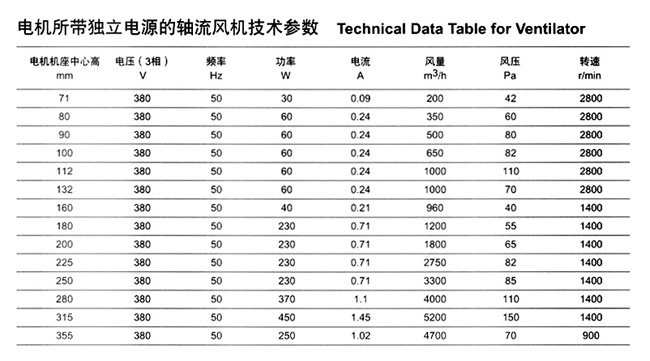

6.電機所帶獨立電源的軸流風機參數

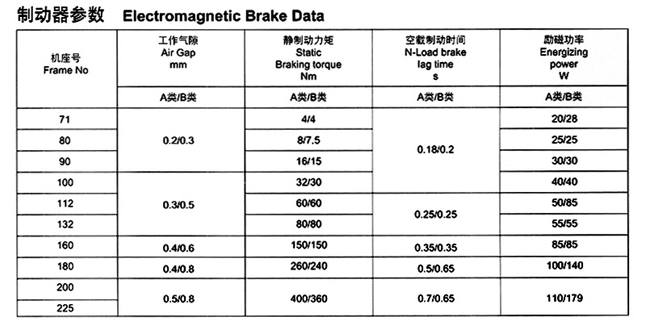

7.制動器參數
*電機根據用戶需要安裝電磁式制動器，構成變頻制動電機。
注：空載制動時間為直流側切斷制動器電源的制動時間
A類制動器-進口制動器（德國Lenze)，防護等級IP54
B類制動器-國產制動器，防護等級IP23
電機帶制動器型號標注為：
QABPEJ-安裝進口制動器
MQABPEJ-安裝國產制動器

8.電機根據用戶需要安裝各種光電編碼器，以滿足用戶對電機調速和控制的需要。
光電編碼器基本配置為歐姆龍產品，E6C2和E6B2系列

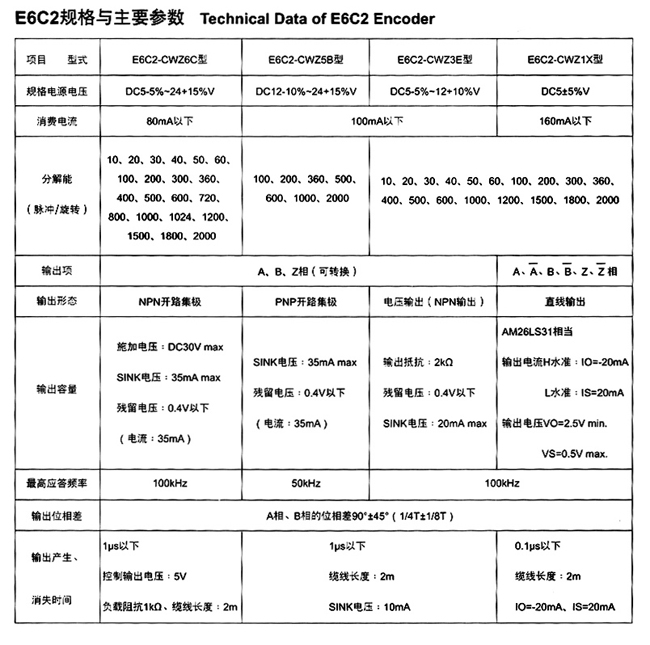

E6C2規格與主要參數

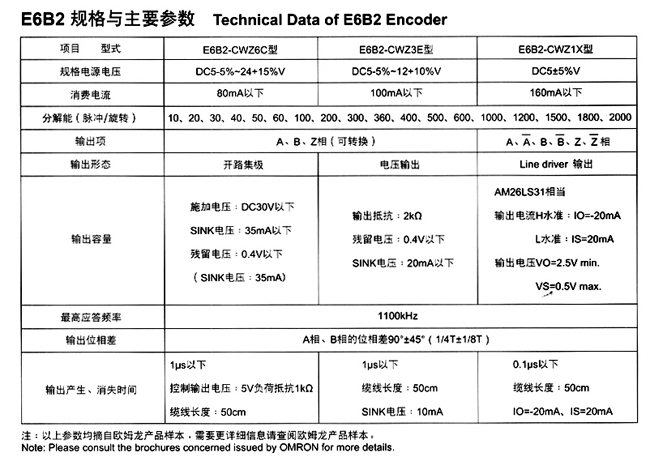

E6B2規格與主要參數
電機帶編碼器，型號標準為在基本型號后加尾注號J41。QABP--J41

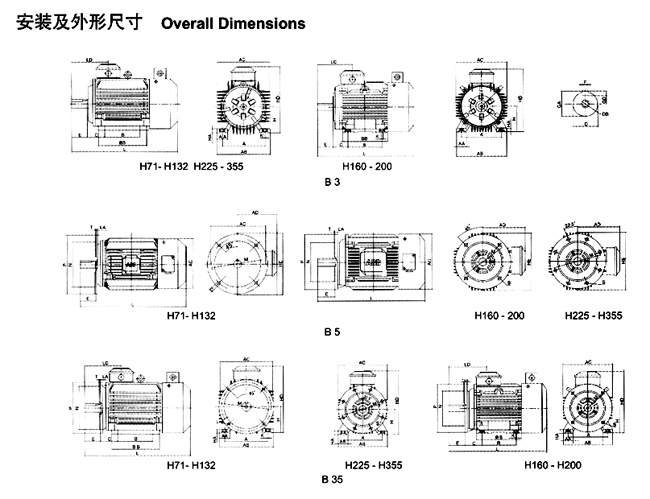

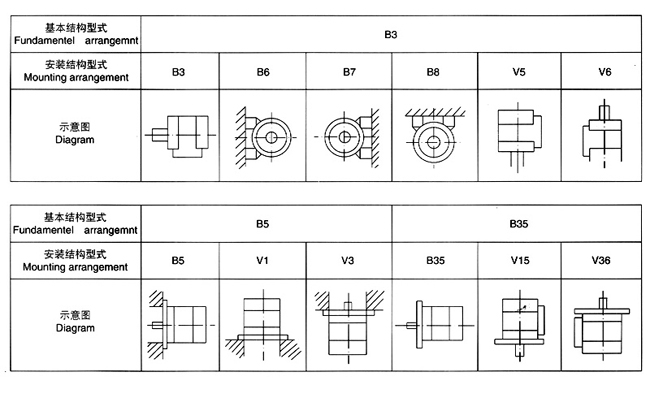

9.安裝結構型式

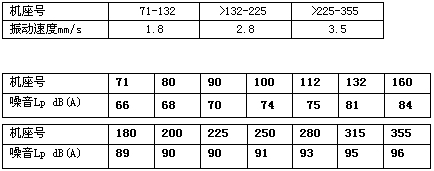

10.振動及噪音

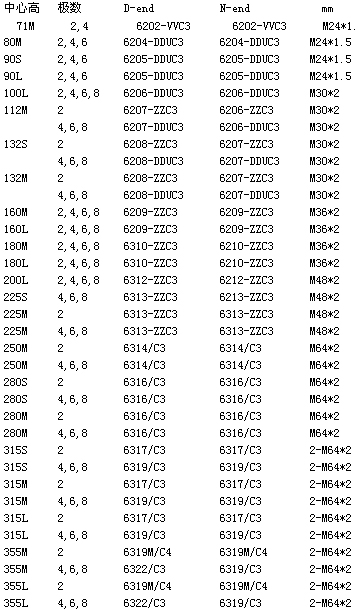

11.軸承型
(NSK軸承） （可選SKF軸承）、出線孔尺寸標準軸承型號 電纜接口


注：根據用戶要求，可以在非驅動端安裝絕緣軸承，以消除軸電流的影響，提高軸承壽命。

12.軸流風機出線孔


13.訂貨須知
·訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、安裝型式。
·若對電機極數、電壓等級、調速特性、絕緣等級、防護型式、安裝尺寸冷卻方式等有特殊要求，請?jiān)谟嗀洉r(shí)說明，另行商議。
·需安裝制動器、編碼器、或同時帶制動器、編碼器、需訂貨時說明。
·用戶應根據自己選用的變頻器及相應配置，考慮電機是否安裝絕緣軸承；
安裝絕緣軸承，訂貨時應說明。

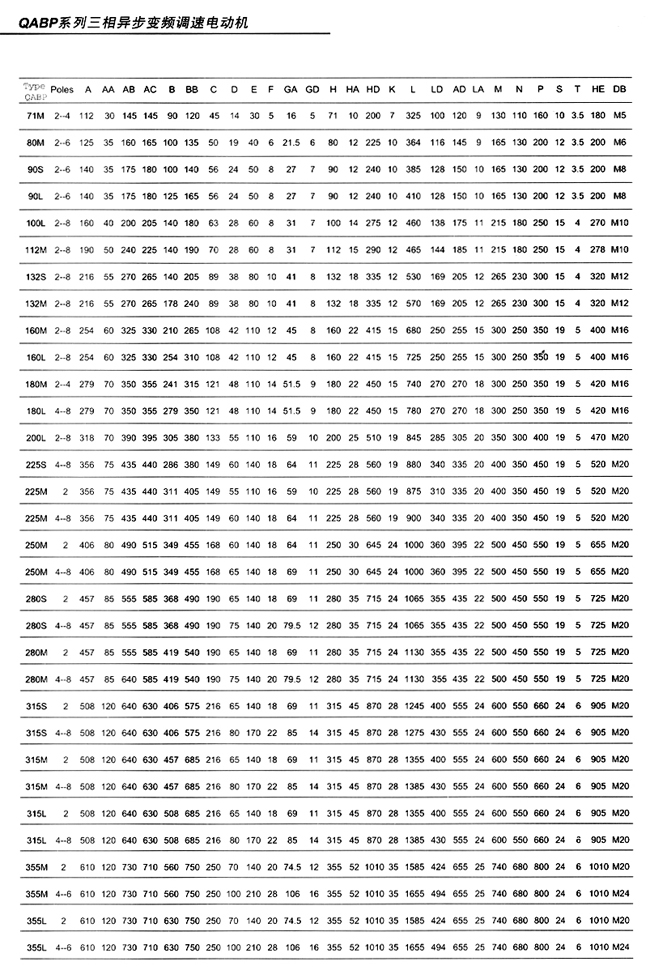

圖紙：

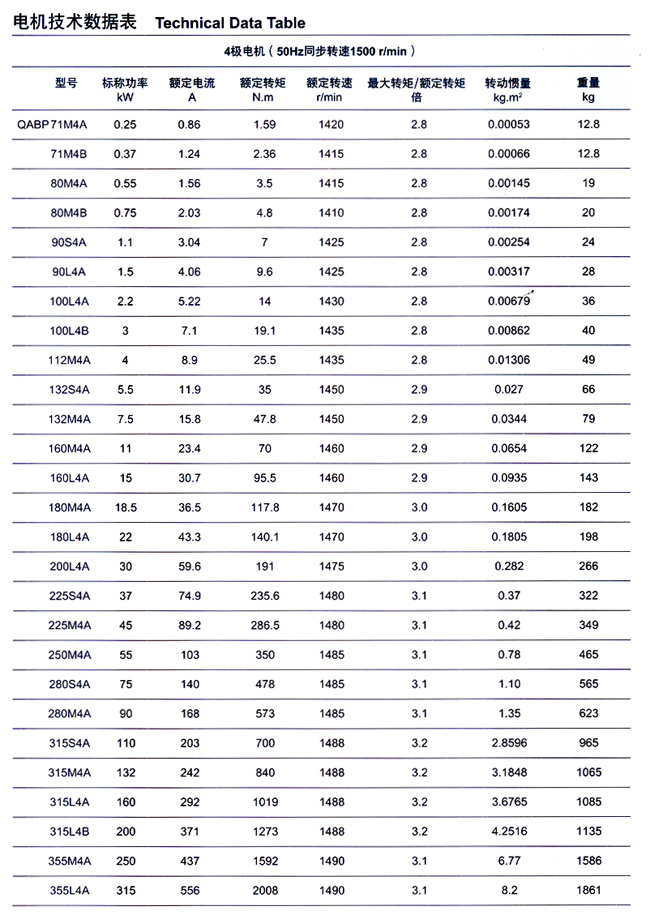

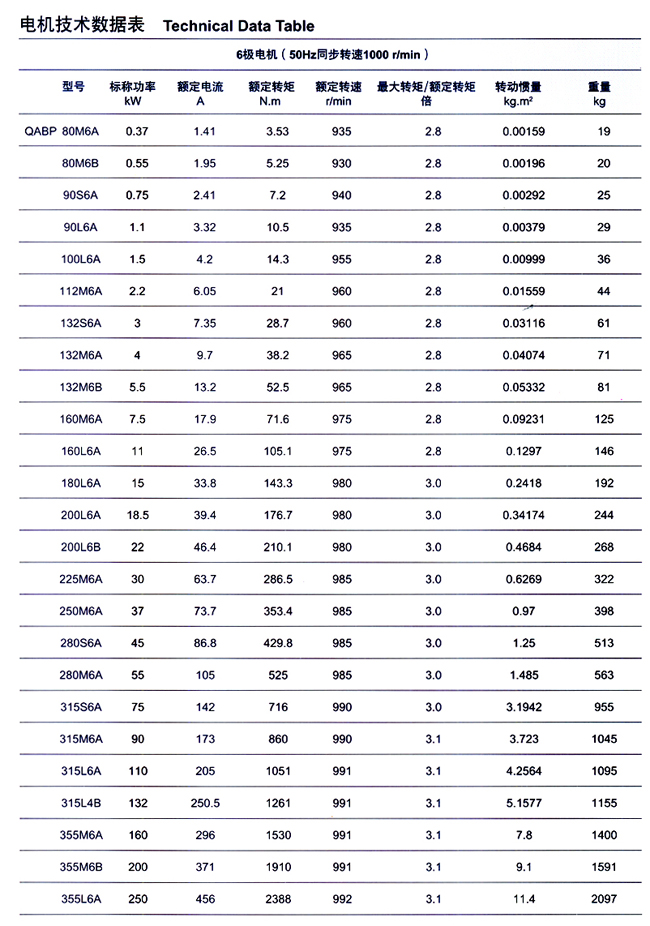

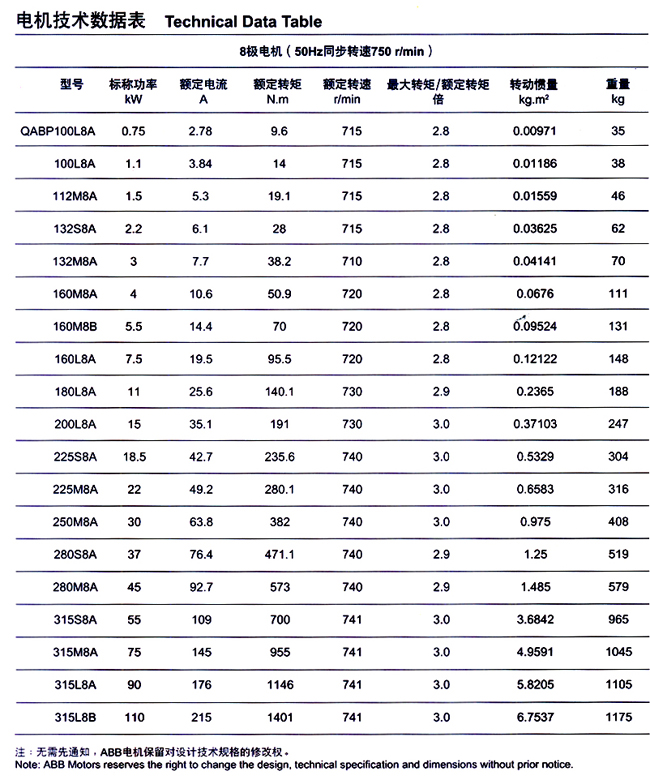

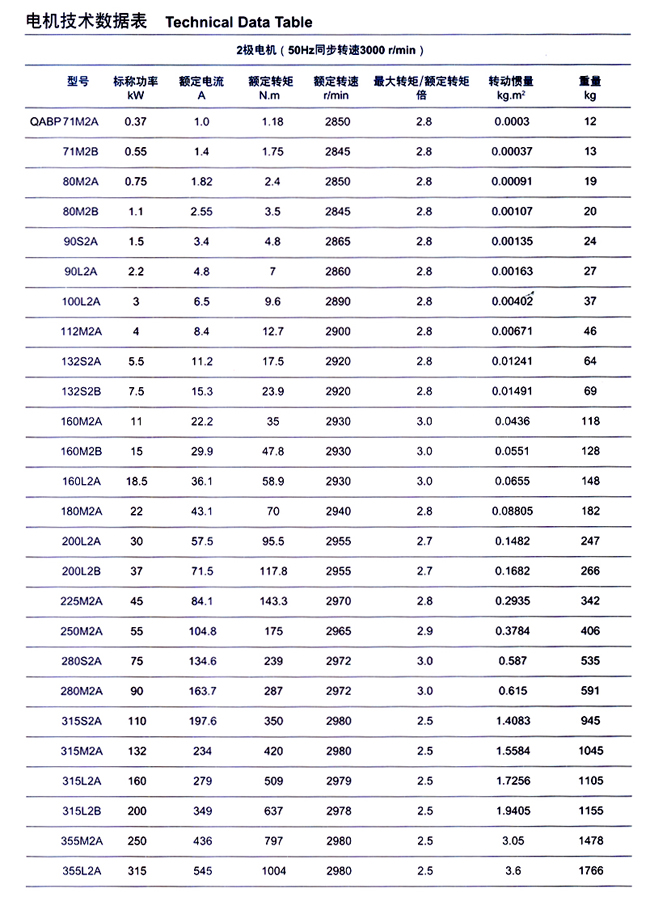

技術數據：
