超高響應比例閥功效放大器(帶位置控制)
詳情介紹
特性
1、本系列放大器通用于高比例閥,其形式為Europa-format電路板。設定值和電磁定位的實際值在這些功效放大器中作比較，所得的偏差經過理并控制量送給比例電磁錢。輸入都是U=0……10V。對具有2個設定范圍的高響應比例方向流量閥，即是U=0……±10V。電源U＝24V
注意： 電源零位B2和控制位B12必須連接 距電源距離<1M處,直接到DIN插頭 在較大距離內連接控制位處分別接地
注意： 電源零位B2和控制位B12必須連接 距電源距離<1M處,直接到DIN插頭 在較大距離內連接控制位處分別接地
適用范圍
| 電路板格式 | (100*160*約30)MM歐洲標準帶50MM把手 |
| 連接插頭 | DIN41612－F32 |
|
環境溫度范圍 |
0~+70℃ 0~+70℃.處存溫度MIN℃ |
| 電源UB至B18和B2/B4 |
額定24VDV Urms=21~28v |
| 平滑電容器,分別連接至B28/B30-B2/B4 | 4700uF63v 當脈支>10%時需要 |
| 電磁線 | 3.72A/62VA |
| 功率消耗 | MAX.65VA |
| 額定電流 | MAX.3.2A |
| 電磁線輸出B6/B8 | 方波聲壓,脈動調制 1MAX.=3.72A |
| 輸入信號（設定值） | 0~+10V在B10/B12 R=10KΩ |
| 信號源 | 電位器R=10KΩ |
| 實際反饋值PPE-103 QPE-106 | 電位器R=10K+10V供自b32（10mA）,或外供信號源 |
| 啟動輸出級 | 10.4/6.8KHZ |
| 電線長度及截面尺寸 | 在Z16,U-6~40V,例：10V經 |
| 短路保證輸出 | 輸出級至電磁線信號至位移傳感器電位器的電源電壓 |
| 特殊性能 | 實際值電路保證位置控制帶PID作用 輸出級計時 快速通電和斷電一加快調整時間 |
| 通過微調電位器調整 | 1.零位 2.增益 |
| LED顯示 | 絕色:啟動 紅色:+24V電源電壓過低 黃色：緩衡間斷路 黃色：反饋信號電源斷路 |

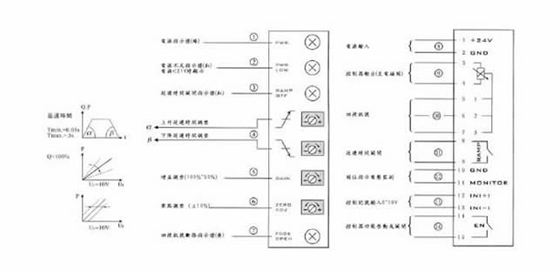

操作及功能說明
1、電源指示燈（綠）：當接上+24VDC的電源后再將接線圈中的14、15短路啟動后則此指示燈亮起表示可工作。
2、電源不足指示燈(紅)：當+24V的電壓低于21V時指示燈就會亮起警示，此時控制器無法正常工作。
3、延遲時間關閉指示燈（紅）：當接線的8和9短路時則指示燈將亮起表示不使用延遲的功能。
4、上升延遲時間調整；下降延遲時間調整：接線圈中的8和9開路時才可使用。向右轉為增加延遲時間（最大可延遲5秒）向左轉為減少延遲時間（最小為0.05秒）；正常使用時為向左轉到底。
5、增益調整（100%～50%）：“+”為增加放大的倍率（最大100%）；“-”為減少放大的倍率（最小為50%）。
6、零點調整（±10%）：調整電磁閥零點與輸入訊號零點，二者之間的偏移量。“+”為提高零點；“-”為降低零點。
7、回受訊號斷路指示燈（黃）：當指示燈亮起時表示電磁閥的回受線路有問題，請檢查線路是否有接妥。
8、電源輸入：控制器電源輸入端。
9、控制器輸出（至電磁閥）：提供電磁閥所需要的電能。
10、回受訊號：將電磁閥位移的狀況回受至控制器以得到精確的控制。
11、延遲時間關閉：將8和9短路則不使用延遲功能。
12、閥位指示電壓監測：顯示閥門開關之大小，以0～10V比例顯示閥門全開到全關或全關到全開之實際位置。。
13、控制訊號輸入（0～10V）：輸入電磁閥動作的電壓訊號。
14、控制器功能啟動或開關：開路為待機狀態；閉路為動作狀態。
2、電源不足指示燈(紅)：當+24V的電壓低于21V時指示燈就會亮起警示，此時控制器無法正常工作。
3、延遲時間關閉指示燈（紅）：當接線的8和9短路時則指示燈將亮起表示不使用延遲的功能。
4、上升延遲時間調整；下降延遲時間調整：接線圈中的8和9開路時才可使用。向右轉為增加延遲時間（最大可延遲5秒）向左轉為減少延遲時間（最小為0.05秒）；正常使用時為向左轉到底。
5、增益調整（100%～50%）：“+”為增加放大的倍率（最大100%）；“-”為減少放大的倍率（最小為50%）。
6、零點調整（±10%）：調整電磁閥零點與輸入訊號零點，二者之間的偏移量。“+”為提高零點；“-”為降低零點。
7、回受訊號斷路指示燈（黃）：當指示燈亮起時表示電磁閥的回受線路有問題，請檢查線路是否有接妥。
8、電源輸入：控制器電源輸入端。
9、控制器輸出（至電磁閥）：提供電磁閥所需要的電能。
10、回受訊號：將電磁閥位移的狀況回受至控制器以得到精確的控制。
11、延遲時間關閉：將8和9短路則不使用延遲功能。
12、閥位指示電壓監測：顯示閥門開關之大小，以0～10V比例顯示閥門全開到全關或全關到全開之實際位置。。
13、控制訊號輸入（0～10V）：輸入電磁閥動作的電壓訊號。
14、控制器功能啟動或開關：開路為待機狀態；閉路為動作狀態。

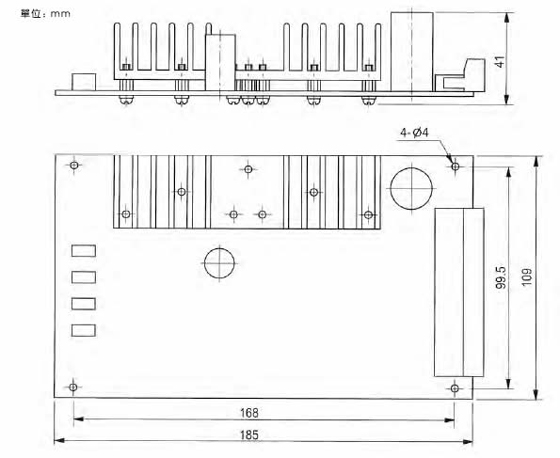

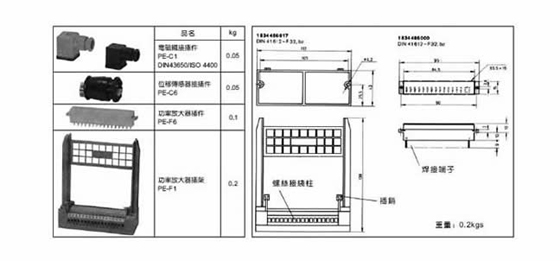

尺寸圖
